Publié : 28 janvier

Réglage TX de la carte ZUM 1.0 avec MMDVMCal et une clé RTL2832U et le logiciel GQRX

Pour régler au mieux son MMDVM rien ne peut remplacer un bon vieil analyseur de spectre du type Rigol. Mais tout le monde ne dispose pas de ce type d’équipement. L’idée est d’arriver à visualiser les résultats à l’aide d’une solution économique à bas de logiciel libre :

• Un vieil ordinateur portable équipé d’Ubuntu version 16.04 (logiciel libre)
• Une clé RTL2832U (20€ environ)

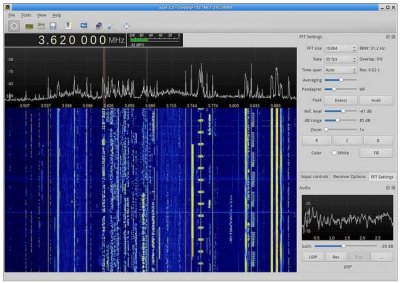

• Gqrx version 2.6 d’Alexandru Csete OZ9AEC (logiciel libre)
• DSD version 1.7.0 (logiciel libre) option pour écouter le trafic DMR sur l’ordinateur

L’avantage avec cette solution est qu’il n’est pas nécessaire d’utiliser l’application « virtualcable »

Pour installer gqrx (informations issues du site http://gqrx.dk)

Sous Ubuntu version 16.04, pour installer il faut exécuter les commandes suivantes :

  • sudo add-apt-repository -y ppa:ettusresearch/uhd
  • sudo add-apt-repository -y ppa:myriadrf/drivers
  • sudo add-apt-repository -y ppa:myriadrf/gnuradio
  • sudo add-apt-repository -y ppa:gqrx/gqrx-sdr
  • sudo apt-get update

et enfin s’il n’y a pas d’erreur

  • sudo apt-get install gqrx-sdr

Attention : selon Alexandru, ce logiciel ne fonctionne pas sous Ubuntu 16.10

Paramètrage de QGRX

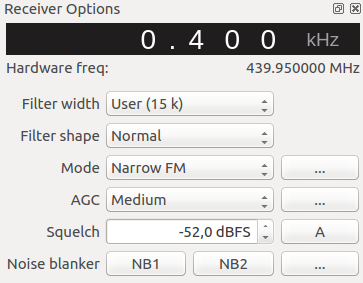

Pour information la configuration est la carte ZUM 1.0 avec un TCXO 12MHz et 2 Motorola GM360. Pour la configuration de GQRX, rien de bien compliqué, juste l’onglet "Receive options" où "Filter width" j’ai sélectionné "user". La valeur 15 k -> 15 kHz est obtenue zone gris clair à l’aide de la souris

Début des réglage
Mettre le potentiomètre TX de la carte zum à la motié (1/2 tour environ)

  1. Lancer le programme MMDVMCal
  2. Appuyer sur la lettre D (D en majuscule)
  3. Appuyer sur le barre d’espace

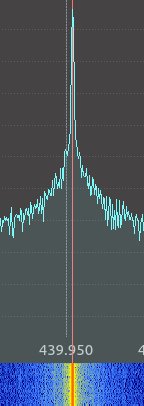

  4. Appuyer sur la lettre t (t en minuscule) pour arriver au TX level : 0%
Fréquence fondamentale
  1. Appuyer sur la lettre T (T en majusucule) pour tester les différentes valeurs de TX level. Le but du réglage sera de supprimer la fréquence fondamentale.

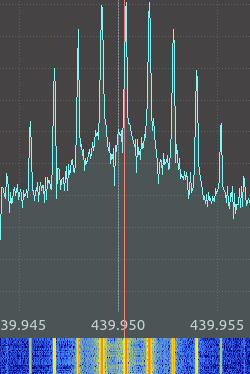

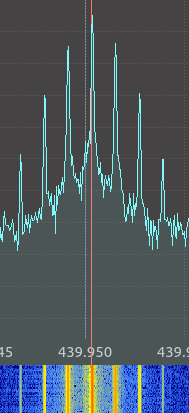

TX Level : 50%TX level : 100%

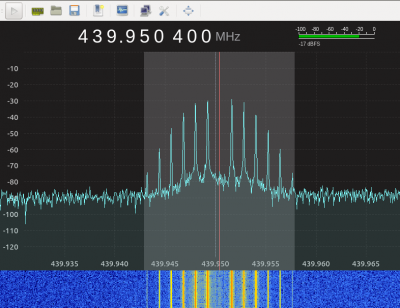

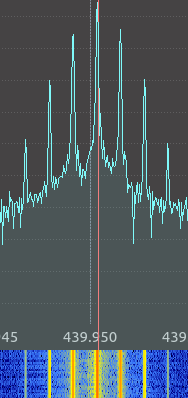

Ces résultats montre que quelque soit la valeur de TX level en fonction de la position du potentiomètre TX de la carte ZUM il n’est pas possible d’avoir un résultat satisfaisant. Il est donc nécessaire de modifier la position du potentiomètre et de répéter les opérations précédentes jusqu’à l’obtention d’un résultat similaire à l’image ci-dessous :

A la fin vu que les potentiomètres sont hyper-sensible sur cette carte il faut à la fin jouer sur le potentiomètre et le TX level pour arriver à un réglage correcte

Écouter le DMR

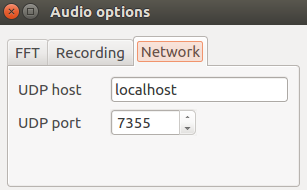

Après avoir enclenché la fonction UDP de QGRX et si vous avez installer DSD sur le même ordinateur, vous pouvez écouter le trafic en utilisant la commande suivante :
