Le relais DMR F1ZIF installé sur son site définitif au Larmont à 1167m d’altitude.

Nous tenons à remercier les différents services de la ville de Pontarlier sans lesquels nous n’aurions pas pu accéder à ce site.

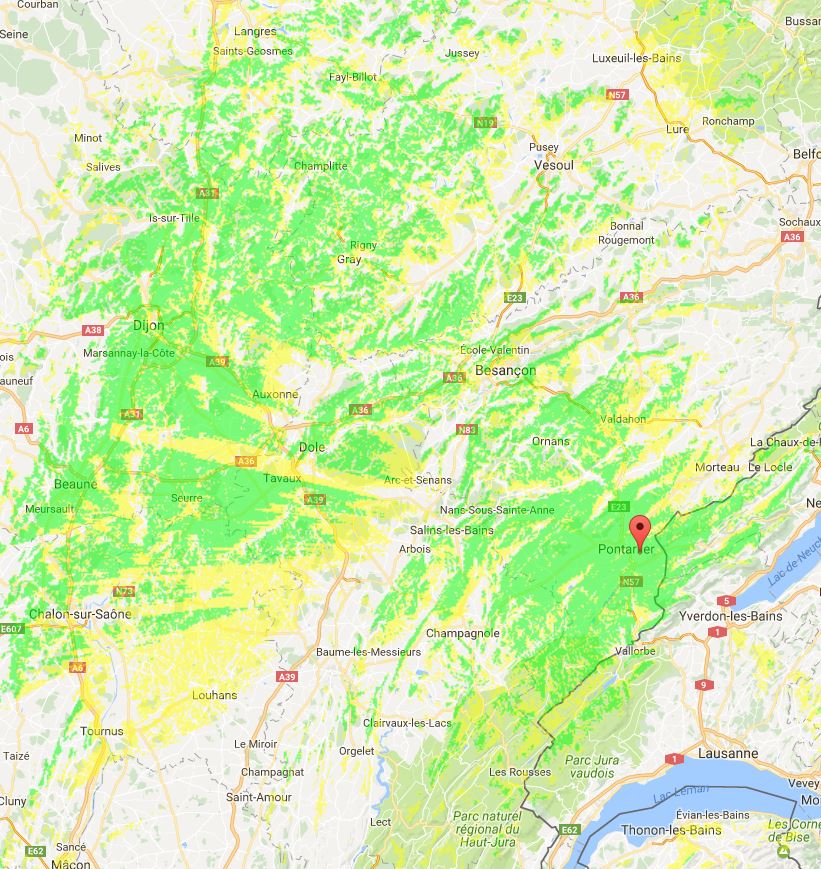

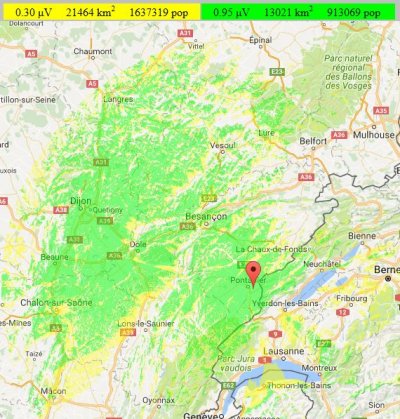

Voici la simulation de couverture théorique du relais, réalisée grâce au site RadioMobile de VE2DBE.

Le relais installé est un Motorola DR3000 connecté au réseau Brandmeister France (2081 : pour le serveur). La configuration du relais peut être consultée à tout moment en cliquant ICI
L’accès à internet est pour le moment réalisé par l’intermédiaire d’une connexion 4G. Pour rappel les fréquences sont les suivantes :
• TX : 439.900 MHz
• RX : 430.500 MHz
La gestion et le fonctionnement sont assurés par les membres du radio club F5KMY et nous bénéficions de la participation financière de certains OMs que nous tenons à remercier.
Les fonctionnalités

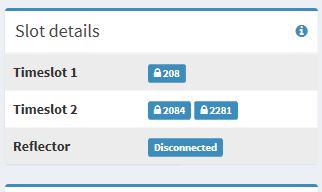

Par défaut le TS1 est en permanence connecté sur le TG208 qui correspond à la France.

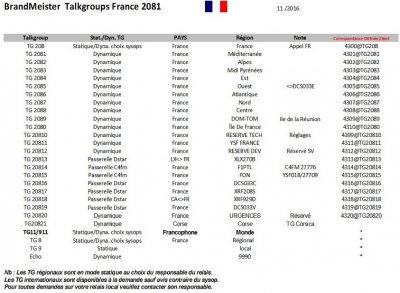

Le TS2 est quant à lui connecté sur 2 TG : le TG2084 qui correspond à la zone France Est et le 2281 qui correspond à la Suisse Francophone. Il est bien sûr possible d’activer tous les TG disponible sur le réseau brandmeister France ci-dessous :

Pour activer un TG qui n’est pas configuré par défaut sur le relais, il suffit de le configurer sur le poste et de donner un coup de PTT pour l’activer. Il restera opérationnel tant qu’il y a du trafic. Le relais retombera en configuration de base après 10 minutes d’inactivité.

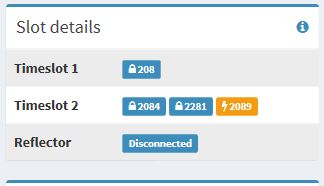

Quand un TG dynamique (temporaire) est actif sur le relais, il apparait en orange. Il existe des TGs qui font office de passerelle vers les autres modes numériques :

  • TG20814 et TG20815 passerelles vers le C4FM
  • TG20813, TG20816 à TG20819 différentes passerelles vers Dstar
    A ce jour il y a environ 39 relais Français connectés sur le réseau DMR Brandmeister
