Adaptateur SODIP vers DIP

Afin de faciliter les expérimentations avec des circuits intégrés uniquement disponibles en CMS, j’ai fait quelques typons pour des adaptateurs du format SODIP (SOIC pour être exact) vers DIP.

Pour le moment je n’ai que deux modèles (14 et 16 broches) mais d’autres suivront bientôt. Je fournis les projets complets sous Kicad (logiciel Opensource dipsonible sous Linux et Windows) ainsi que les typons au format Adobe PostScript pour la fidélité de la restitution à l’impression.
Le format PostScript est géré nativement sous Linux tandis que sous Windows il faudra installer GhostScript et GhowtView (tous deux gratuits et OpenSource.
Chacun des typons contient deux formats de circuits différents (100x50mm et 160x100mm)

Projet Kicad pour l’adaptateur 14 broches
Projet Kicad pour l’adaptateur 16 broches
Typon de l’adaptateur 14 broches au format PostScript
Typon de l’adaptateur 16 broches au format PostScript

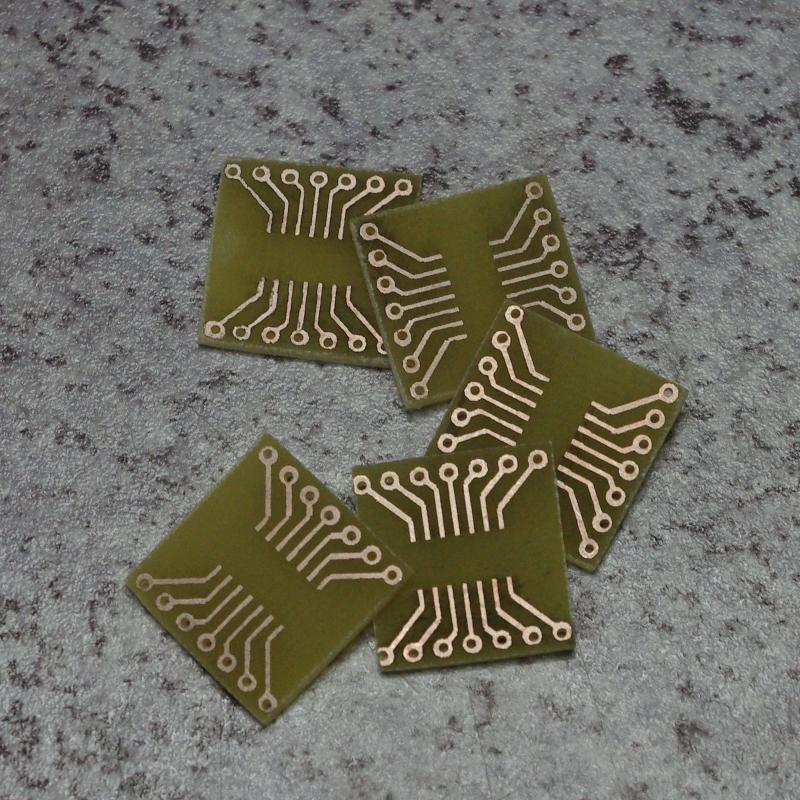

Les premiers prototypes, sans plan de masse

- Lien vers la page Kicad
- Lien vers la page GhostScript
- Lien ver la page GhostView

Bon bricolage
Jean-Michel F4CQG
