Fabrication d’une insoleuse UV pour circuits imprimés

Il y a un an, j’ai acheté une insoleuse UV pour réaliser mes circuits imprimés. Elle était au format valisette. Bien que très pratique à ranger, je n’ai jamais réussi à tirer un circuit correct avec et voici pourquoi : les 4 tubes UV sont trop près de la vitre. Cela avait pour effet de :

- surexposer la couche photosensible même au bout de 40 secondes à peine ; et s’effaçaient à la révélation
- générer aussi des pistes de largeur variable si elle étaient perpendiculaires au tubes
- impossible de faire des pistes fines, les tubes des bords éclairaient trop de biais

Donc, solution ultime, fabriquer une insoleuse selon les critères suivants :
- une distance de 20cm entre la vitre et les tubes
- proposer une surface d’insolation au format A4
- limiter les rayons de biais, donc pas de surface réfléchissante sur les parois de la caisse
- mettre un interrupteur

Et voici le résultat avec environ 8 heures de boulot :

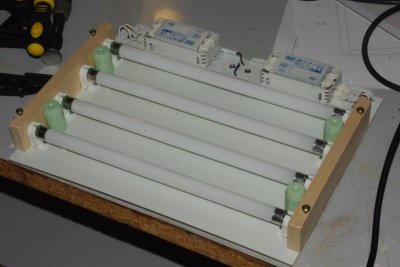

les tubes UV
je les ai repris de l’insoleuse "valisette"

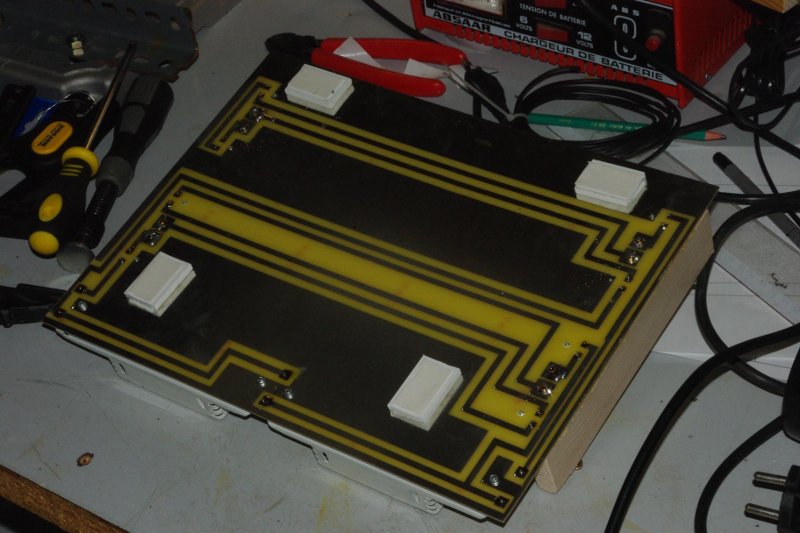

le dessous des tubes
4 cales en plastiques et du bon scotch double face pour tenir au fond

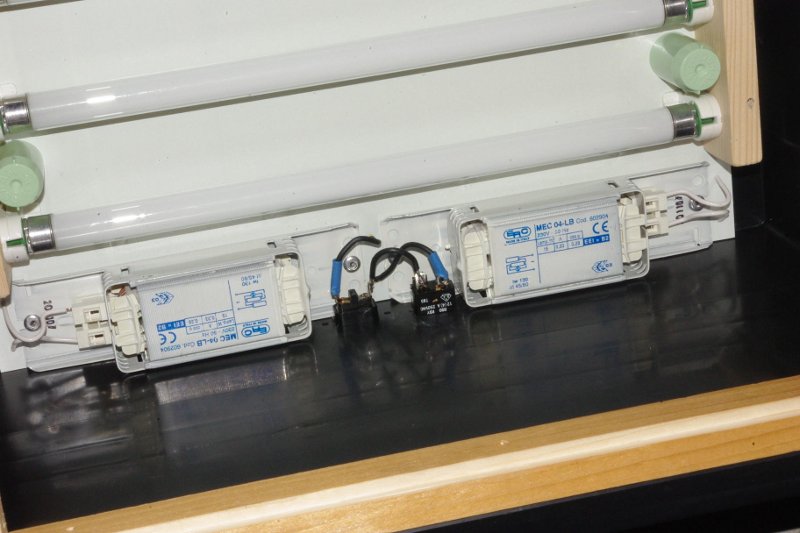

l’intérieur
avec la prise et l’interrupteur, le tout sera recouvert un capot en plastique

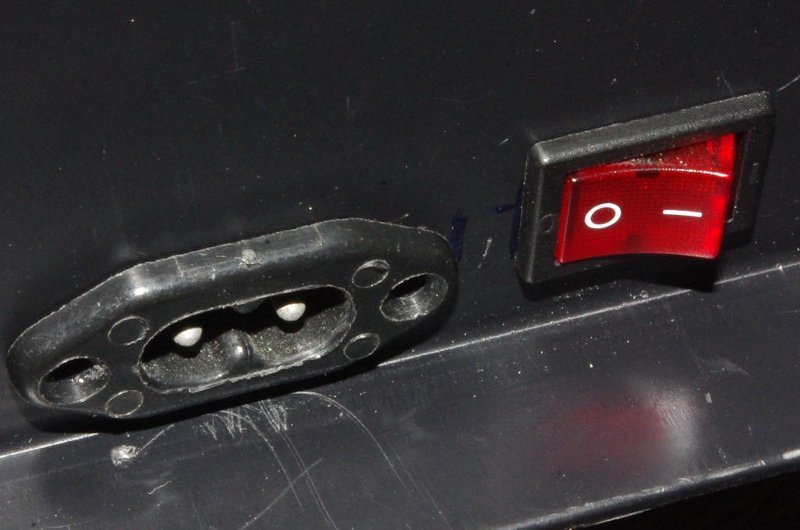

la prise et l’interrupteur une fois monté
je n’ai pas monté de minuteur ... pour l’instant car j’en ai un de prêt fait avec un Arduino

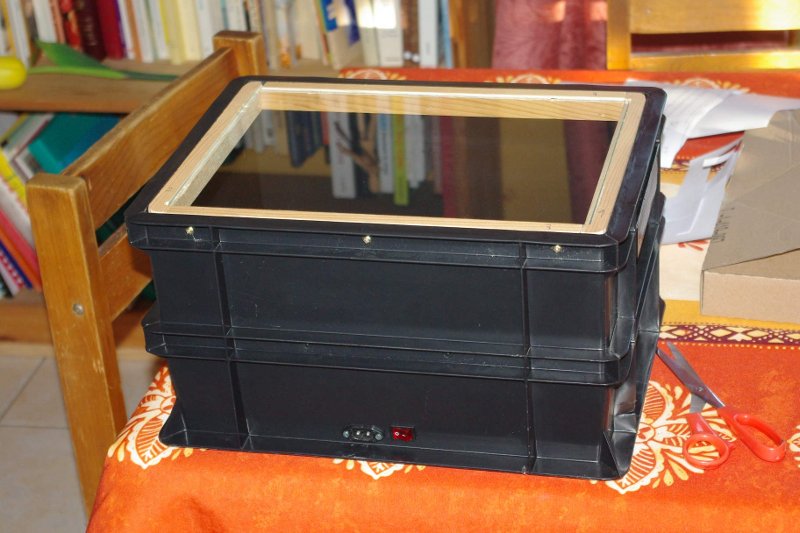

l’insoleuse terminée
la vitre a été récupérée sur un scanner à plat

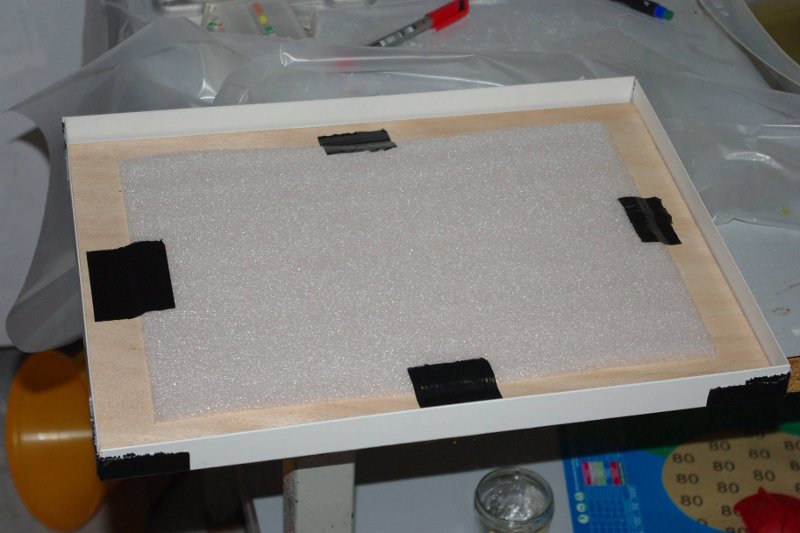

le couvercle
une planche de contreplaqué fin, de la cornière en plastique et pour la mouse, de la sous-couche de parquet flottant... et du gros scotch

Les premiers essais sont concluants, même avec une plaque datée de trois ans, en forçant l’insolation à plus de 2m30s, les pistes fines sont impeccables (avec un typon très opaque) pas de phénomène de diffraction.

|

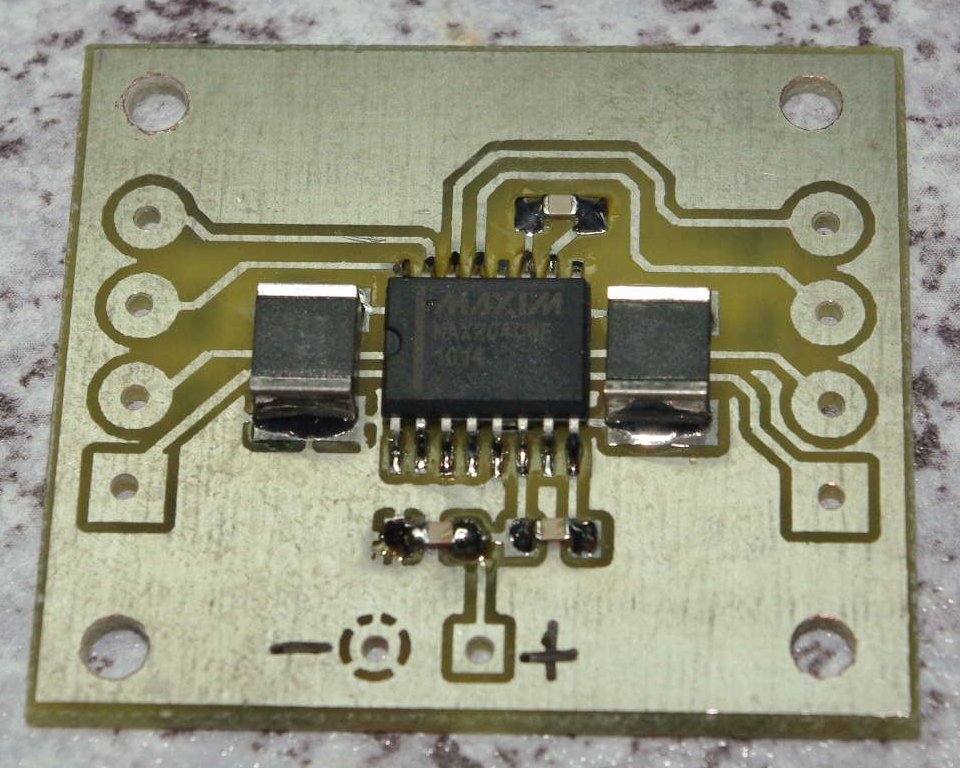

premier essai de circuit avec des pistes fines
largeur des pistes : 0,508mm. Impeccable même avec une vieille plaque pour laquelle j’ai poussé à 2m40s de temps d’exposition

|

73’s à tous
Jean-Michel
