Ampli audio 2x12W RMS

C’est l’histoire d’un très vieux projet qui est né il y a environ 14 ans quand j’étais encore au lycée. J’avais entrepris de me faire mon ampli pour les enceintes de l’ordinateur. J’avais dépensé les quelques sous que j’avais pour me payer un TDA1521 qui finalement ne m’a jamais servi ... jusqu’à ce jour.

Datasheet TDA1521

Ayant perdu les plans, je suis reparti de la datasheet (figure 12). Le montage est très simplifié et ne nécessite que quelques composants car cet amplificateur intègre déjà tout.
Côté performances, il affiche des résultats honorables, surtout pour un composant des années 90.
- 2x12W RMS en puissance de sortie sous 8 ohms
- bonne séparation des canaux : 70dB
- faible taux de distorsion

Le montage est fait avec ce que j’avais sous la main
- le boîtier est un ancien commutateur de port série
- le circuit n’est autre que de la plaque d’essai
- tous les composants sont issus de la récupération

C’est pour cette raison que je n’ai pas pu utiliser les typons habituels, aucun composant n’avait de format adéquat. Le gros du travail a été de réaliser la face arrière avec une plaque d’epoxy et de s’assurer d’une construction mécanique qui tienne la route.

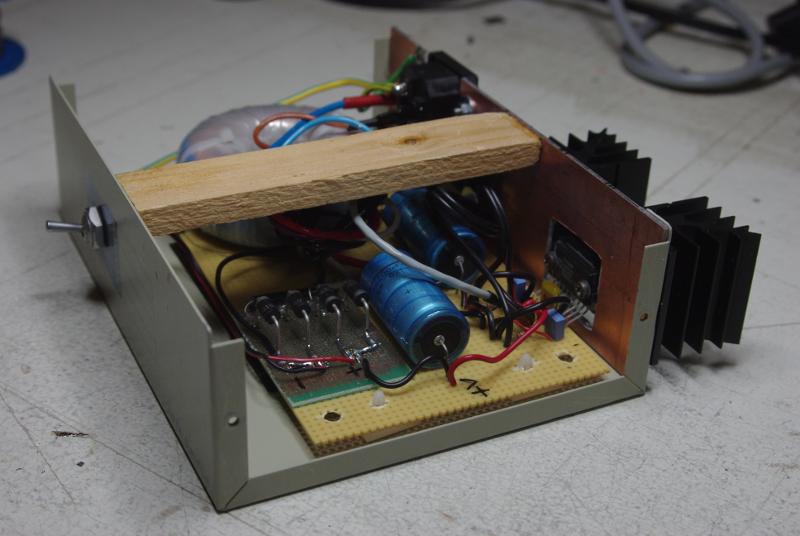

Vue d’ensemble
la cale en bois sert à rigidifier le boîtier lors des branchements

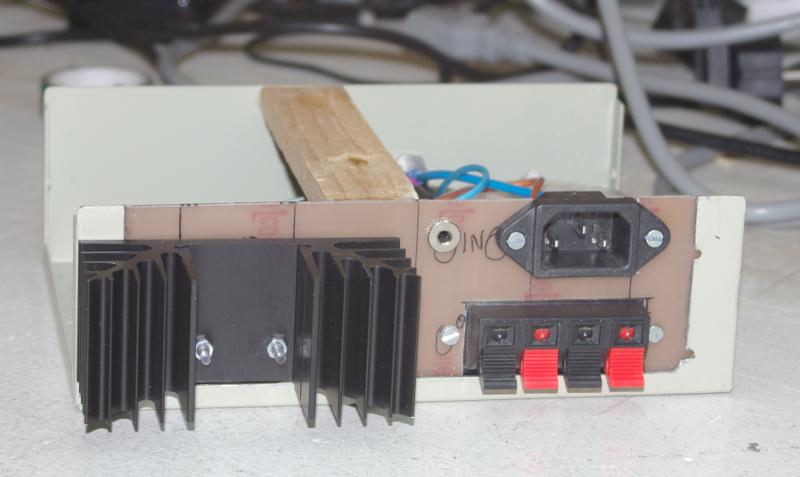

Panneau arrière
l’entrée en jack 3,5 et la sortie en bornier poussoir

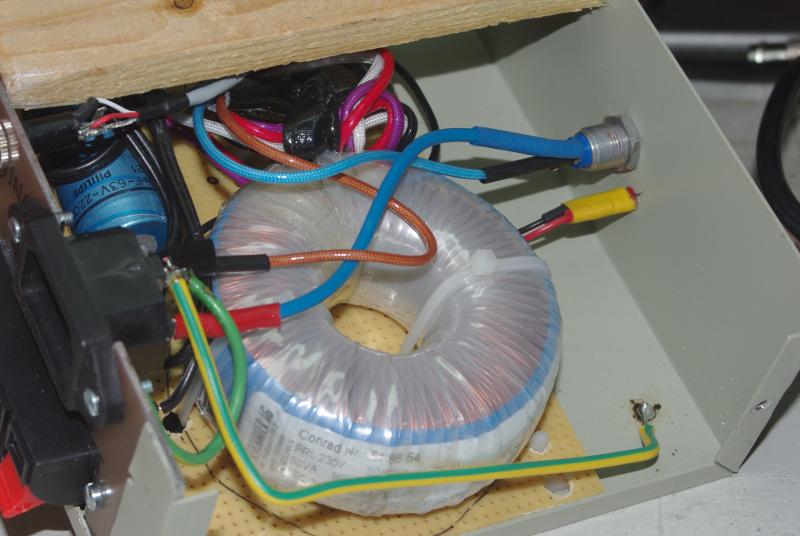

L’alimentation
la prise, l’interrupteur et le transfo torique

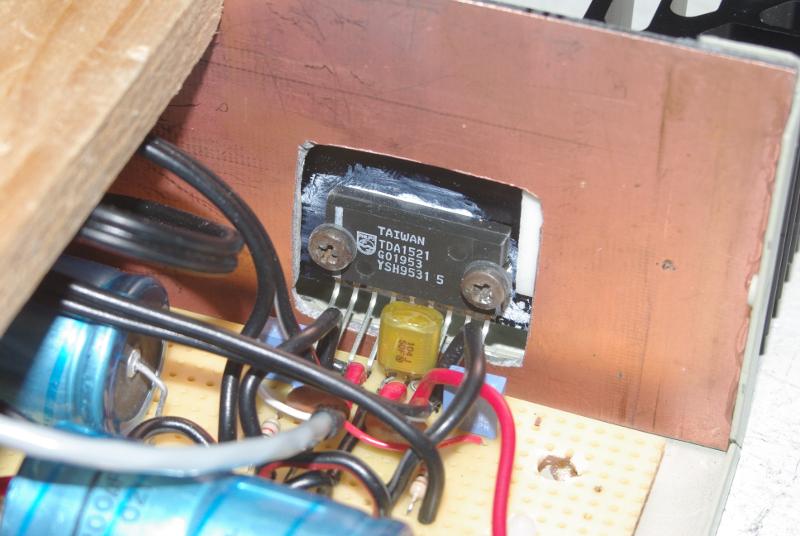

Le circuit intégré
tout se résume à cette petite chose

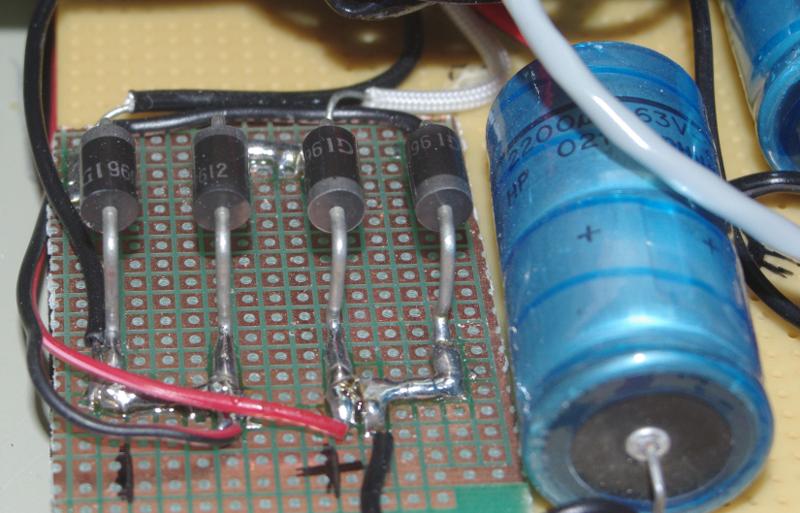

Redressement et filtrage
avec les composants que j’avais sous la main

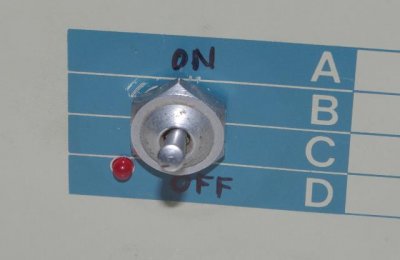

La face avant
avec très peu de commandes

Depuis il existe le TDA2616 qui est une évolution du TDA1521, il intègre notamment la fonction "mute", les deux sont compatibles broche à broche. Le rapport prix/prestation est toujours intéressant.

Les essais ont été rapides, ça marche du premier coup. Je n’ai noté qu’un minuscule petit souffle s’il n’y a pas de signal en entrée, mais vraiment de significatif.

Voilà un montage simple qui permet de se faire la main, avis aux débutants.

73’s
